BUS Installations-Zubehör

Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern davon sind 2 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 300 m Kabel.Leistungsmerkmale:- Installationsfreundliche Kabelrolle- Markierung der Leitungslänge in Meter auf dem Kabel gedrucktTechnische Daten:- 1 x 2 x 24 AWG (0,5 mm)max. Gleichstromweiderstand bei 20 °C = 97 ?/km- 1 x 2 x 20 AWG (0,8 mm)max. Gleichstromweiderstand bei 20 °C = 38 ?/km- Kabellänge: 300m- EAN 8594052538366

Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern davon sind 2 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 300 m Kabel.Leistungsmerkmale:- Installationsfreundliche Kabelrolle- Markierung der Leitungslänge in Meter auf dem Kabel gedrucktTechnische Daten:- 1 x 2 x 24 AWG (0,5 mm)max. Gleichstromweiderstand bei 20 °C = 97 ?/km- 1 x 2 x 20 AWG (0,8 mm)max. Gleichstromweiderstand bei 20 °C = 38 ?/km- Kabellänge: 300m- EAN 8594052538366

Das I nstallationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern mit einem Leitungsdurchmesser von 0,5 mm pro Ader. Die Kabelrolle hat 300 m Kabel.Leistungsmerkmale:- Installationsfreundliche Kabelrolle- Markierung der Leitungslänge in Meter auf dem Kabel gedrucktTechnische Daten:- 2 x 2 x 24 AWG (0,5 mm)max. Gleichstromweiderstand bei 20 °C = 97 ?/km- Kabellänge: 300m- EAN 8594052538373CC-03Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Zusätzlich hat dieses Kabel noch 4 Adern für sonstige Verkabelungen. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 8 Adern davon sind 6 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 250 m Kabel.Leistungsmerkmale:- Installationsfreundliche Kabelrolle- Markierung der Leitungslänge in Meter auf dem Kabel gedrucktTechnische Daten:- 3 x 2 x 24 AWG (0,5 mm)max. Gleichstromweiderstand bei 20 °C = 97 ?/km- 1 x 2 x 20 AWG (0,8 mm)max. Gleichstromweiderstand bei 20 °C = 38 ?/km- Kabellänge: 250 m- EAN 8595614113618

Das I nstallationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern mit einem Leitungsdurchmesser von 0,5 mm pro Ader. Die Kabelrolle hat 300 m Kabel.Leistungsmerkmale:- Installationsfreundliche Kabelrolle- Markierung der Leitungslänge in Meter auf dem Kabel gedrucktTechnische Daten:- 2 x 2 x 24 AWG (0,5 mm)max. Gleichstromweiderstand bei 20 °C = 97 ?/km- Kabellänge: 300m- EAN 8594052538373CC-03Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Zusätzlich hat dieses Kabel noch 4 Adern für sonstige Verkabelungen. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 8 Adern davon sind 6 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 250 m Kabel.Leistungsmerkmale:- Installationsfreundliche Kabelrolle- Markierung der Leitungslänge in Meter auf dem Kabel gedrucktTechnische Daten:- 3 x 2 x 24 AWG (0,5 mm)max. Gleichstromweiderstand bei 20 °C = 97 ?/km- 1 x 2 x 20 AWG (0,8 mm)max. Gleichstromweiderstand bei 20 °C = 38 ?/km- Kabellänge: 250 m- EAN 8595614113618

Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Zusätzlich hat dieses Kabel noch 4 Adern für sonstige Verkabelungen. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 8 Adern davon sind 6 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 250 m Kabel.Leistungsmerkmale:- Installationsfreundliche Kabelrolle- Markierung der Leitungslänge in Meter auf dem Kabel gedrucktTechnische Daten:- 3 x 2 x 24 AWG (0,5 mm)max. Gleichstromweiderstand bei 20 °C = 97 ?/km- 1 x 2 x 20 AWG (0,8 mm)max. Gleichstromweiderstand bei 20 °C = 38 ?/km- Kabellänge: 250 m- EAN 8595614113618

Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Zusätzlich hat dieses Kabel noch 4 Adern für sonstige Verkabelungen. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 8 Adern davon sind 6 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 250 m Kabel.Leistungsmerkmale:- Installationsfreundliche Kabelrolle- Markierung der Leitungslänge in Meter auf dem Kabel gedrucktTechnische Daten:- 3 x 2 x 24 AWG (0,5 mm)max. Gleichstromweiderstand bei 20 °C = 97 ?/km- 1 x 2 x 20 AWG (0,8 mm)max. Gleichstromweiderstand bei 20 °C = 38 ?/km- Kabellänge: 250 m- EAN 8595614113618

Das besonders gegen Brände und Feuer geschützte Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Das Kabel ist als Funktionserhaltkabel ausgeführt und somit besonders geeignet bei Verkablungen von Rauchmeldern und Sirenen.Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern. Die Leitungslänge der Kabelrolle beträgt 200 m.Leistungsmerkmale:- Installationsfreundliche Kabelrolle mit aufgedruckten Längenangaben- Funktionserhaltkabel der Brandklasse B2CA-S!- Zulassung: EN 60322-1-2, EN 50399, EN610034-2- Fabe: OrangeTechnische Daten:- 4 adrig und geschiermte Leitung- 2xAdern D= 0,5 mm und 2 Adern D= 0,2 mm- Farbcodierung gemäß Jablotron BUS SystemCC-11-RDas besonders gegen Brände und Feuer geschützte Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Das Kabel ist als Funktionserhaltkabel ausgeführt und somit besonders geeignet bei Verkablungen von Rauchmeldern und Sirenen.Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern. Die Leitungslänge der Kabelrolle beträgt 200 m.Leistungsmerkmale:- Installationsfreundliche Kabelrolle mit aufgedruckten Längenangaben- Funktionserhaltkabel der Brandklasse B2CA-S!- Zulassung: EN 60322-1-2, EN 50399, EN610034-2- Fabe: OrangeTechnische Daten:- 4 adrig und geschiermte Leitung- 2xAdern D= 0,5 mm und 2 Adern D= 0,2 mm- Farbcodierung gemäß Jablotron BUS System

Das besonders gegen Brände und Feuer geschützte Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Das Kabel ist als Funktionserhaltkabel ausgeführt und somit besonders geeignet bei Verkablungen von Rauchmeldern und Sirenen.Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern. Die Leitungslänge der Kabelrolle beträgt 200 m.Leistungsmerkmale:- Installationsfreundliche Kabelrolle mit aufgedruckten Längenangaben- Funktionserhaltkabel der Brandklasse B2CA-S!- Zulassung: EN 60322-1-2, EN 50399, EN610034-2- Fabe: OrangeTechnische Daten:- 4 adrig und geschiermte Leitung- 2xAdern D= 0,5 mm und 2 Adern D= 0,2 mm- Farbcodierung gemäß Jablotron BUS SystemCC-11-RDas besonders gegen Brände und Feuer geschützte Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Das Kabel ist als Funktionserhaltkabel ausgeführt und somit besonders geeignet bei Verkablungen von Rauchmeldern und Sirenen.Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern. Die Leitungslänge der Kabelrolle beträgt 200 m.Leistungsmerkmale:- Installationsfreundliche Kabelrolle mit aufgedruckten Längenangaben- Funktionserhaltkabel der Brandklasse B2CA-S!- Zulassung: EN 60322-1-2, EN 50399, EN610034-2- Fabe: OrangeTechnische Daten:- 4 adrig und geschiermte Leitung- 2xAdern D= 0,5 mm und 2 Adern D= 0,2 mm- Farbcodierung gemäß Jablotron BUS System

Die BUS - Mehrplatzverteiler mit 8 Anschlussklemmen dienen zur Verteilung und Verkabelung von umfassenden BUS -Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses Modul kann auch direkt in die Zentralen Type JA-106 und JA-107 installiert werden, oder in die Montagedosen JA-194 PL oder PLV-CP-M/LTechnische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleStromaufnahme:5mAFunk / Bus:BusBetriebstemperatur:-40ºC bis + 60ºC

Die BUS - Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS -Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung.Die Module (JA-110Z-A, JA-110Z-B, JA-110Z-C) unterscheiden sich in der Bauform.Es kann in der universellen Montagedose JA-190PL montiert werden.EAN 8594052537833Technische DatenSpannungsversorgung / Stromversorgung:60 VJA System:100, 100+Anzahl Komponenten im JA 100 System:1Stromaufnahme:2AFunk / Bus:BusFarbe:braun, gelb, grün, rot, schwarz

Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A, JA-110Z-B, JA-110Z-C) unterscheiden sich lediglich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werde.EAN 8594052539103Technische Datenable&gt,Spannungsversorgung / Stromversorgung:60 VJA System:100, 100+Stromaufnahme:2 AFunk / Bus:BusFarbe:braun, gelb, grün, rot, schwarz

Der JA-110Z-D BUS - Verteilermodul - BUS - Mehrplatzverteiler mit 8 Anschlussklammen dient zur Verteilung und Verkabelung von umfassenden BUS - Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses kann auch direkt in die Zentrale Type JA-106 installiert werden oder in die Montagedosen JA-194 PL oder PLV-CP-M/LTechnische Daten:bis zu 48 V DC / 60 V DC - maximal 2 A belastbarEs dient dazu, die Leiter der komplexen BUS - Installationen des JABLOTRON 100+ Systems zu verbinden und kann mithilfe von Trenn-Jumpern in zwei unabhängige Buszweige aufgeteilt werden. Technische DatenSystem:100

Das Funkmodul ist zum Anschluss an alle JABLOTRON 100 Alarmzentralen geeignet. Das Funkmodul dient als Funkantenne und wird über die BUS Verkabelung mit der Alarmzentrale verbunden. Dadurch können alle JABLOTRON Alarmzentralen zu Funk- Alarmsystemen umgerüstet werden. Pro Alarmzentrale können drei Funkmodule angeschlossen und eingelernt werden. Somit ist auch bei größeren Objekten und Gebäuden eine ideale Funkreichweite und Funkausleuchtung möglich. Das Funkmodul kann auch direkt auf die Anschlussplatine in der Alarmzentrale aufgesteckt werden.ohne Gehäuse,wenn benötigt bitte separat bestellen: PLV-JA111RLeistungsmerkmale:Integration der Funk- Komponentendirekt aufsteckbar in der AlarmzentraleTechnische Daten:belegt eine Position im JABLOTRON 100 AlarmsystemStromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V)Standby-Verbrauch: 25 mAFunkfrequenz: 868 MHz (bidirektional)Abmessungen: 43 x 160 x 23 mmUmgebungsbedingungen: EN 50131-1, EN 50131-3: II, innenBetriebstemperatur: -10 bis 40 °CEAN 8595614115070Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleAnzahl Komponenten im JA 100 System:1Zulassung:EN 50131-SG 2Bus Anschluss:jaGehäuse:neinSystem:100Verwendbar::JA-100K, JA-101K, JA-103K, JA-106, JA-107K

Das Funkmodul ist zum Anschluss an alle JABLOTRON 100 Alarmzentralen geeignet. Das Funkmodul dient als Funkantenne und wird über die BUS Verkabelung mit der Alarmzentrale verbunden. Dadurch können alle JABLOTRON Alarmzentralen zu Funk- Alarmsystemen umgerüstet werden. Pro Alarmzentrale können drei Funkmodule angeschlossen und eingelernt werden. Somit ist auch bei größeren Objekten und Gebäuden eine ideale Funkreichweite und Funkausleuchtung möglich. Das Funkmodul kann auch direkt auf die Anschlussplatine in der Alarmzentrale aufgesteckt werden.ohne Gehäuse,wenn benötigt bitte separat bestellen: PLV-JA111RLeistungsmerkmale:Integration der Funk- Komponentendirekt aufsteckbar in der AlarmzentraleTechnische Daten:belegt eine Position im JABLOTRON 100 AlarmsystemStromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V)Standby-Verbrauch: 25 mAFunkfrequenz: 868 MHz (bidirektional)Abmessungen: 43 x 160 x 23 mmUmgebungsbedingungen: EN 50131-1, EN 50131-3: II, innenBetriebstemperatur: -10 bis 40 °CEAN 8595614115070Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleAnzahl Komponenten im JA 100 System:1Zulassung:EN 50131-SG 2Bus Anschluss:jaGehäuse:neinSystem:100Verwendbar::JA-100K, JA-101K, JA-103K, JA-106, JA-107K

Dieses spezielle Funkmodul ermöglicht die Integration von Komponenten des JABLOTRON 80 Alarmsystems in das JABLOTRON 100 Alarmsystem. Es ist besonders geeignet, wenn bestehende und verbaute JA-80 Komponenten wie z.B. Magnetkontakte, Rauchmelder oder Bewegungsmelder auf eine JA-100 Alarmzentrale aufgeschaltet werden sollen. Das Funkmodul JA-111R 80 lässt sich auch zusammen mit dem Funkmodule JA-111R des JABLOTRON 100 Alarmsystems kombinieren. Somit ist die Verwendung von 80er und 100er Funkkomponenten in einem Alarmsystem möglich.Leistungsmerkmale:Kompatibel mit: F-Link ab 1.4.0Zur Integration von JA 80 Komponenten in das JA-100 Alarmsystemintegriertes 868 MHz FunkmodulFolgende JA-80 Komponenten werden NICHT unterstützt und können NICHT in das JA 100 System integriert werden:JA-8xF-BedienfelderJA-84P-Kamera-PIR-MelderJA-80Z-VerstärkerJA-80x-SirenenTP-xx-ThermostateAC-8x- und UC-82-AusgangsmoduleJA-8xK-ZentralenTechnische Daten:belegt eine Position im JABLOTRON 100 AlarmsystemStromversorgung: über den Bus der Zentrale 12 V (9...15 V)Stromverbrauch (Ruhezustand): 25 mAFunkfrequenz: 868 MHz (bidirektional)Abmessungen: 150 x 40 x 23 mmBetriebstemperatur: -10 °C bis +40 °CUmgebungsbedingungen: EN 50131-1 II. InnenSicherheitsstufe: Grad 2: EN 50131-1, EN 50131-3, EN 50131-5-3ETSI EN 300 220, EN 50130-4, EN 55022, EN 60950-1EAN 8595614117159Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleAnzahl Komponenten im JA 100 System:1Zulassung:EN 50131-SG 2Bus Anschluss:jaGehäuse:jaSystem:80, 100Verwendbar::JA-100K, JA-100KR. JA-101K, JA-101KR, JA-101KR-LAN3G, JA-103K, JA-103KRY, JA-106K, JA-106K-3G, JA-106KR, JA-106KR-3G, JA-107K, JA-107KRY, JA-1001KR-LAN

Der JA-120Z ist ein spezieller BUS Repeater und Signalverstärker für das JA 100 Alarmsystem und dient zur Erweiterung und Verlängerung des BUS - Leitungsnetztes bei größeren Objekten und Installationen. Mit diesem Signalvrestärker können die BUS Leitungeslängen um jeweils 500 m verlängert werden. In einem BUS - Strang können bis zu 3 BUS - Signalverstärker genutzt werden. Somit sind Leitungslängen von bis zu 2000 m pro Strang realisierbar.Leistungsmerkmale:Leitungsverlängerung von jeweils 500 m2 unabhängige BUS Ausgänge, galvanisch getrennt230V / 12V/2A Netzteil im Lieferungumfang enthaltenAusgangsspannung: 13,8 V / 2 ANotstromverorgung über 12V / 2,2Ah Akku (bitte separat mitbestellen)Technische Daten:belegt eine Positionen in dem JA 100 Alarmsystem230V NetzanschlußNotstromversorgung über 12 V / 2,2 Ah Akkuotionales Gehäuse: PLV-CP-LStromverbrauch über die BUS -Verkabelung 10 mAZulassung: SG2 nach EN 50131-1, EN 50131-6Betriebstemperaturbereich: -10 °C bis +40 °CTechnische DatenSpannungsversorgung / Stromversorgung:240 VJA System:100Anzahl Komponenten im JA 100 System:1Zulassung:EN 50131-SG 2Stromaufnahme:2AFunk / Bus:BusStromversorgung (Batterien):2ABetriebstemperatur:-10 °C bis +40 °C

Die Universal Montagedose JA-190PL ist für den Einbau verschiedener BUS - und Funkmodule konzipiert. Diese Montagedose ist für die Anwendung in Gebäuden / Innenbereiche vorgesehen.Technische Daten:Abmessungen: 90 x 90 mmSchutzart: IP 40Material: ABSEAN 8594052537079

Die Universal Montagedose JA-192PL A ist für den Einbau verschiedener Bus- und Funkmodule konzipiert. Diese Montagedose JA 190 PL - A ist IP-65 geschützt und für Außenanwendung geeignet.Technische Daten:Abmessungen: innen 62 × 38 × 20 mm, außen 70 × 62 × 35 mmSchutzart: IP 65Material: ABSEAN 8595614112154

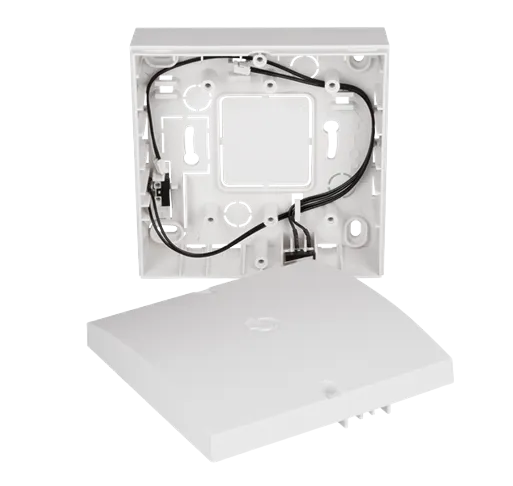

Mehrzweck-Monatgebox inkl. Sabotageüberwachung dient zum Einbau von verschiedenen Jablotron Modulen. Das Gehäuse ist aus stabilem Kunststoff und wird mit Sabotagekontakten überwacht. Bei Bedarf kann dieses Leergehäuse auch direkt auf UP Schalterdosen montiert werden. Folgende Module können eingebaut werden:JA-121TJA-118MJA-114HNJA-116HJA-110ZJA-110NJA-111NJA-150NJA-151NJA-118NTechnische DatenGehäuse:jaSystem:100Verwendbar::JA-110N, JA-110Z, JA-111N, JA-114HN, JA-116H, JA-118M, JA-118N, JA-121T, JA-150N, JA-151N

Mehrzweck-Monatgebox inkl. Sabotageüberwachung dient zum Einbau von verschiedenen Jablotron Modulen. Das Gehäuse ist aus stabilem Kunststoff und wird mit Sabotagekontakten überwacht. Bei Bedarf kann dieses Leergehäuse auch direkt auf UP Schalterdosen montiert werden.Folgende Module können eingebaut werden:JA-121TJA-118MJA-114HNJA-116HJA-110ZJA-110NJA-111NJA-150NJA-151NJA-118N Technische DatenGehäuse:jaSystem:100Verwendbar::JA-110N, JA-110Z, JA-111N, JA-114HN, JA-116H, JA-118M, JA-118N, JA-121T, JA-150N, JA-151N

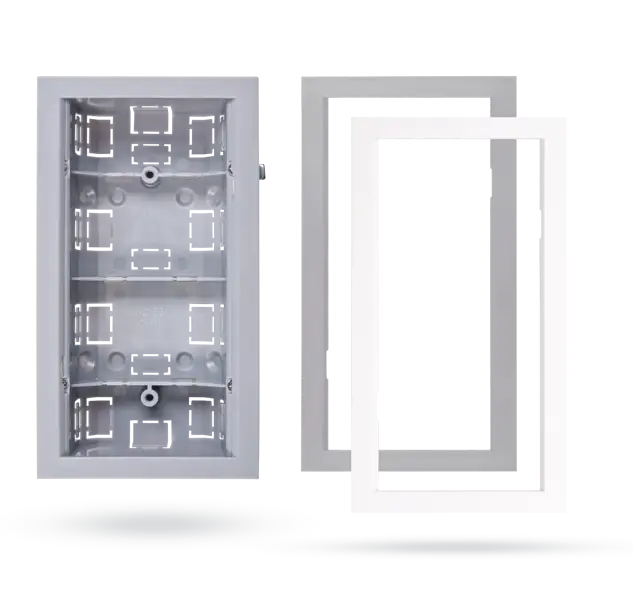

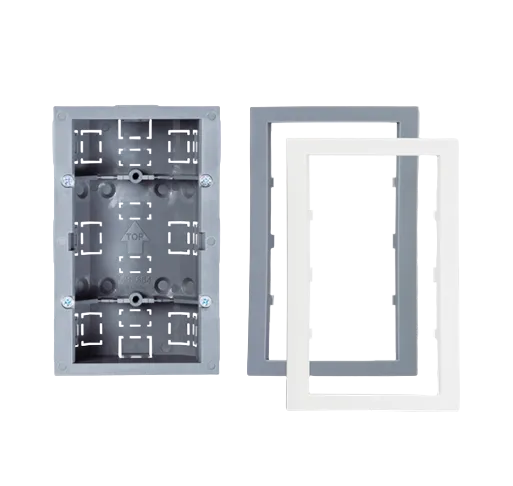

UP Montagebox für PIR-Bewegungsmelder JA-1x2P inkl Rahmen (weiß grau)Technische DatenVerwendbar::JA-1x2P

Die Deckenhalterung JA-PLV-P-ST ist ein Abstandshalter welcher die Montage und dem verkabelten Anschluss der Deckenbewegungsemelder JA-115P und der Jablotron Rauchwarnmelder JA-110ST / JA-111ST / JA -111ST-A vereinfachen soll.

Gehäuse für die Jablotron Funkantenne Artikel Nummer JA-111R. Die Funkantenne kann in dieses Gehäuse verbaut werden.
